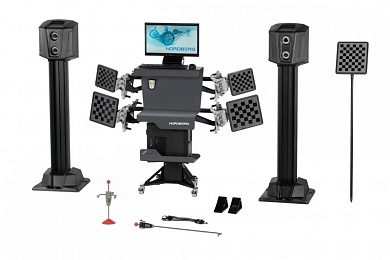

Стенд сход-развал 3D для грузовых авто, серый NORDBERG C804 TRUCK (7015)

Стенд NORDBERG C804 TRUCK с технологией 3D предназначен для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.


ФУНКЦИОНАЛ
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер, и плоских мишеней с градиентным рисунком.


Подходит для установки на яму.


ПРЕИМУЩЕСТВА

    База данных включает более чем 40000 автомобилей.
    Постоянно обновляемое ПО + обновление базы самими пользователем.
    Программа интуитивно понятна и содержит подсказки оператору.
    Управление большинством функции осуществляется посредством всего двух клавиш, процедура компенсации прокаткой.
    Четыре надежные 3D-камеры автоматически подстраиваются под уровень освещенности.
    Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров.
    Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями, не требующие обслуживания, без электроники.

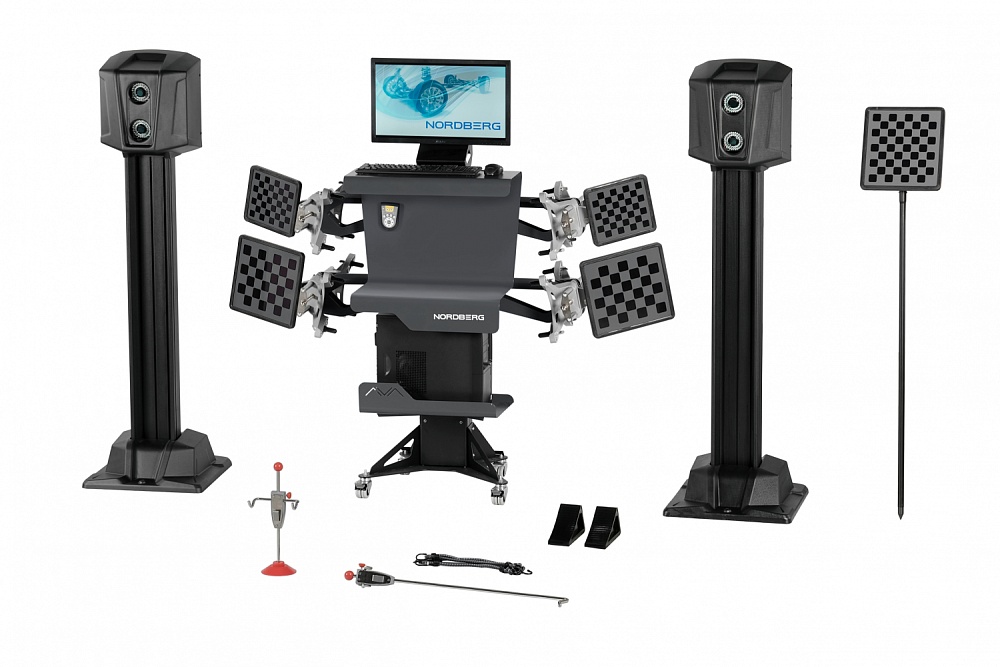

КОМПЛЕКТАЦИЯ

    1. 3D-камеры – 4 шт.
    2. Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями
    3. ПО с базой данных
    4. Поворотные круги (2 шт.) с подставками для выполнения компенсации с прокаткой
    5. Фиксатор руля
    6. Фиксатор педали тормоза
    7. Кронштейны для крепления мишеней к колонне
    8. Компьютер (ПК), монитор, клавиатура и мышь
    9. Радиопульт
    10. Инструкция по эксплуатации

Стенд сход-развал NORDBERG C804 TRUCK обеспечит точные измерения параметров и их надежную регулировку, благодаря чему увеличатся эксплуатационные характеристики грузовых автомобилей, а также их безопасность.















Наименование параметра




Диапазон измерений




Максимальная
погрешность
измерений




Средняя
статистическая
погрешность






Углы установки передних колес






             Углы развала колес




             ±8?




             ±3'




             ±2'






             Угол суммарного схождения передних колес




             ±5?




             ±3'




             ±2'






             Угол продольного наклона шкворня




             ±19?




             ±8'




             ±5'






             Угол поперечного наклона шкворня




             ±19?




             ±8'




             ±5'






             Максимальный угол поворота колес




             ±45?




             ±10'




             ±5'






Углы установки задних колес






             Углы развала колес




             ±8?




             ±3'




             ±2'






             Угол суммарного схождения колес задней оси




             ±5?




             ±3'




             ±2'






             Углы индивидуального схождения колес задней оси




             ±2,5?




             ±3'




             ±2'






Углы симметрии






             Угол смещения передней оси




             ±2,5?




             ±3'




             ±2'






             Угол смещения задней оси




             ±2,5?




             ±3'




             ±2'






             Угол движения




             ±2,5?




             ±3'




             ±2'






             Угол отклонения геометрии оси




             ±2,5?




             ±3'




             ±2'

         Напряжение, В


         220




         Частота, Гц


         50/60




         Диапазон крепления колесного адаптера (захвата), дюйм


         12-24




         Рабочая температура, °С


         от +10 до +35




         Потребляемая мощность, Вт


         350
