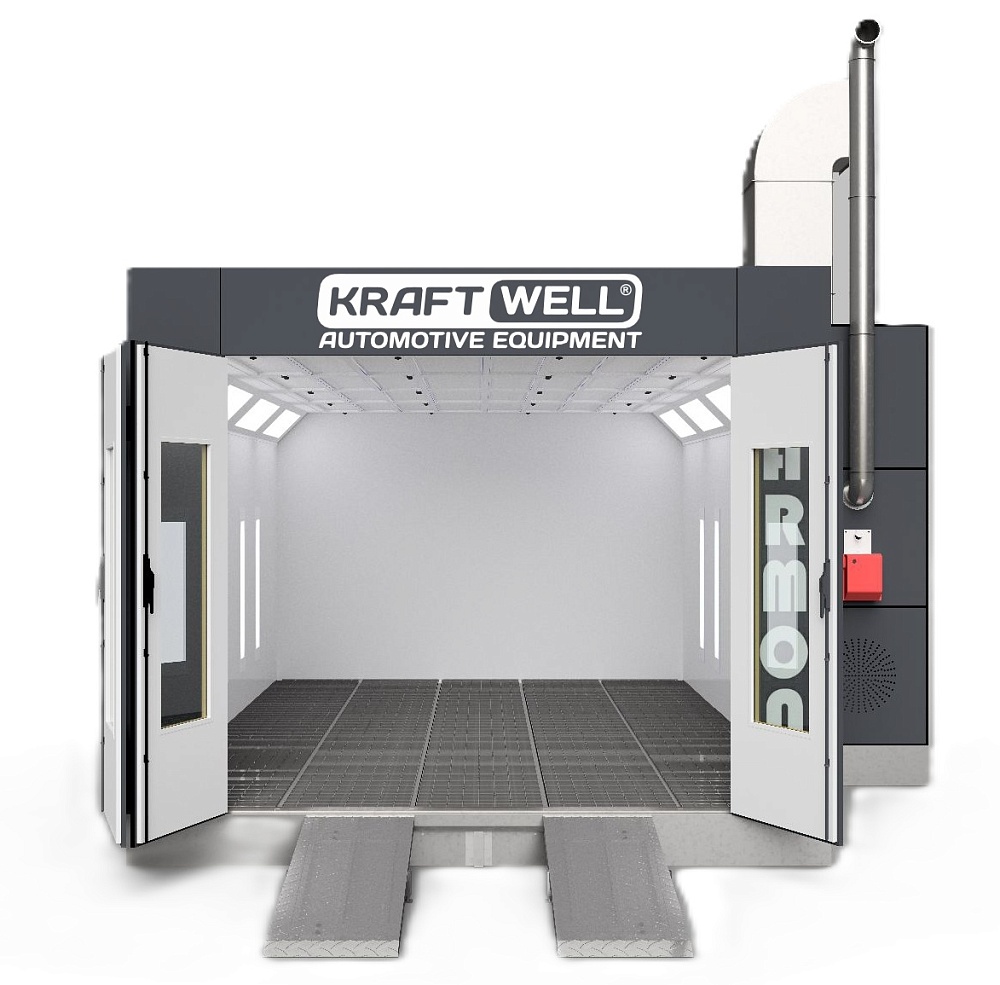

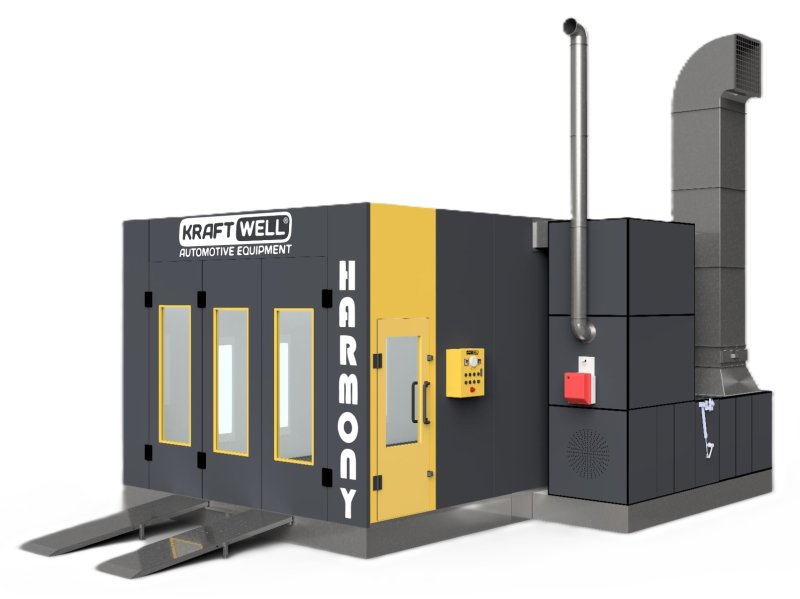

KraftWell HARMONY Покрасочная камера 6,9 х 3,9 х 2,7 м., 22000 м3/ч

HARMONY — окрасочно-сушильная камера 6,9х3,9х2,7 м с воздушным потоком 22 000 м³/ч и улучшенными параметрами освещённости: ступень выше базового класса там, где это видно в результате. Свет в камере — это контроль: чем лучше освещена деталь, тем раньше маляр видит дефект — до сушки, а не после; усиленный воздушный поток быстрее уносит опыл и держит факел чище. Окрасочно-сушильная камера — сердце кузовного бизнеса: качество лакокрасочного покрытия определяется чистотой воздуха, стабильностью температуры и светом, и именно камера превращает покраску из ремесла в технологию с предсказуемым результатом.
Комплектация полностью соответствует цене: камера для цеха среднего и высшего сегмента, работающего на качество и повторяемость. Ниже — полные технические данные.
Основные характеристики и габариты окрасочно-сушильной камеры KraftWell модель HARMONY:

    Внутренние размеры: длина  6,9 м; ширина  3,9 м; высота  2,7 м.
    Внешние размеры: длина  7 м; ширина  5,3 м; высота  3,5 м.
    Размер створа ворот: ширина  3 м; высота  2,7 м.
    Эл. мощность светодиодного освещения 10 верхних наклонных светильников 720 Вт + 8 нижних вертикальных светильников 288 Вт = 1008 Вт
    Мощность эл. двигателей: 7,5 + 5,5 = 13 кВт.
    Воздушный поток: 22 000 м3/ч.
    Рабочая тепловая мощность: 202 кВт.
    Максимальная температура в фазе сушки: 60 °C.

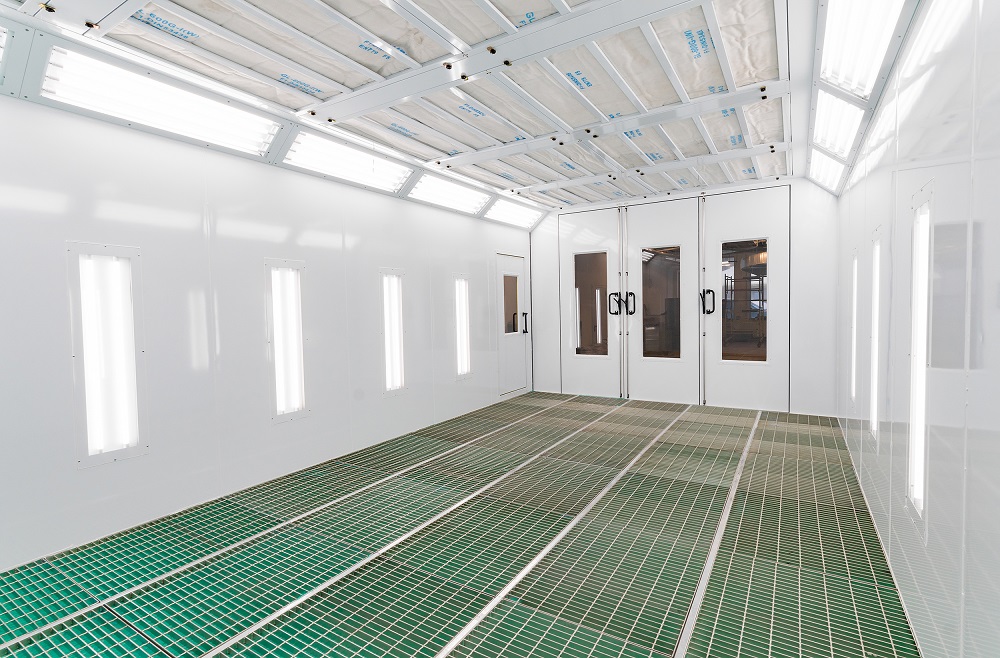

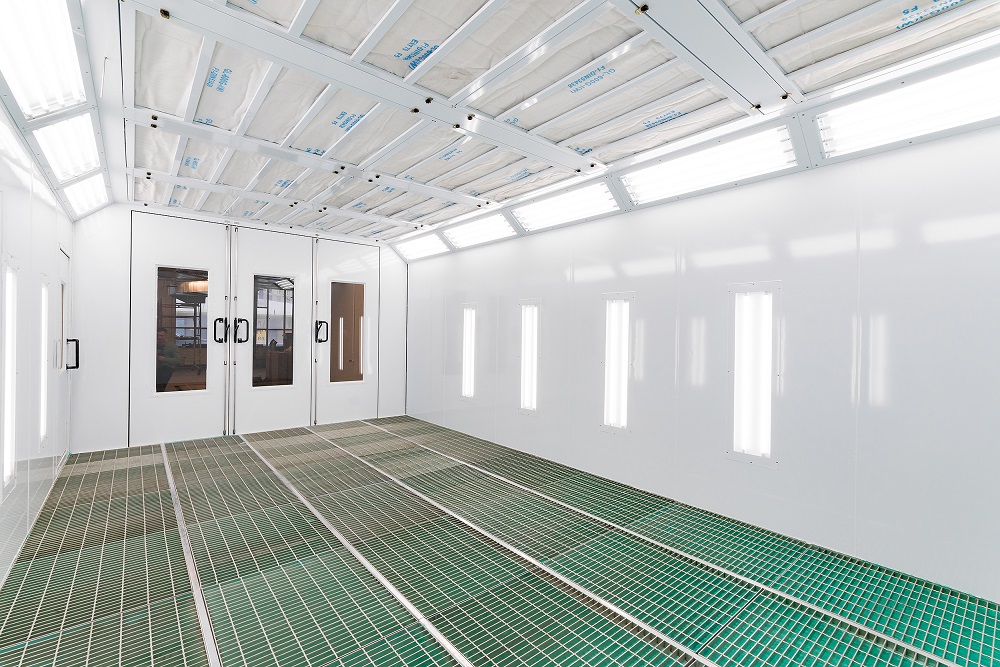

Конструкция кабины:

    Пластифицированные стеновые панели 50 мм, утепленные пенополистиролом. Состоят из двух оцинкованных листов толщиной 0,326 мм каждый, покрыты пластиком с внешней стороны, со специальным антибликовым покрытием. Все панели изготовлены с использованием роботизированных технологий сварки и прессовки.

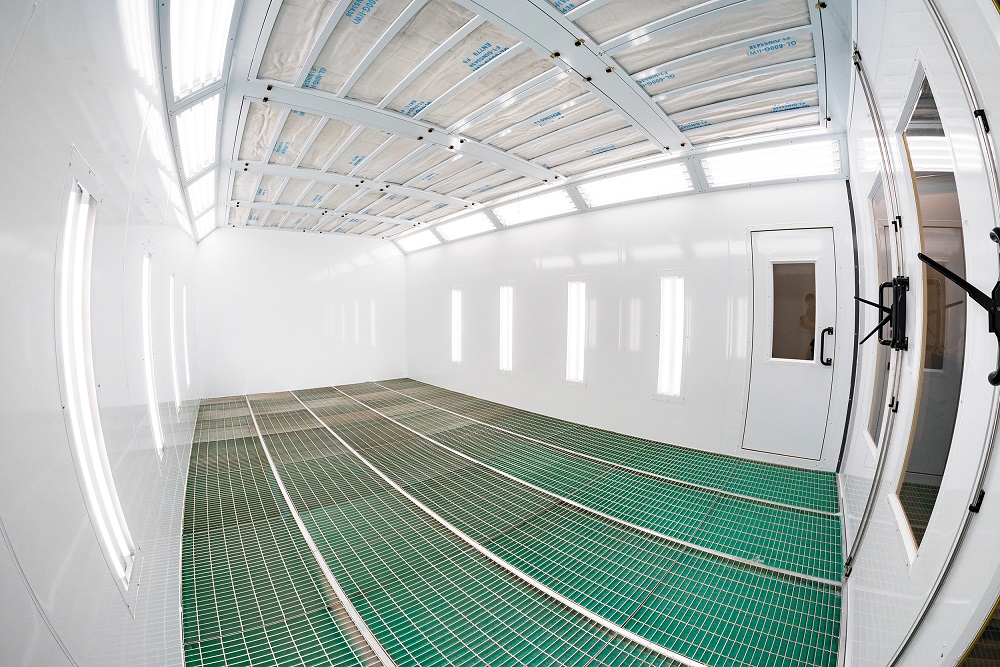

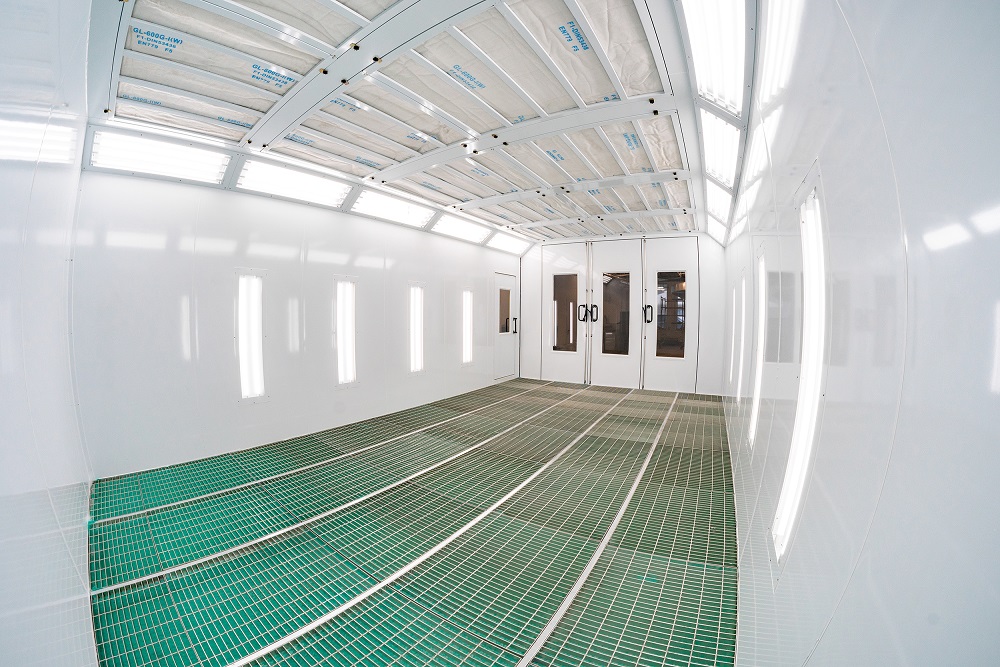

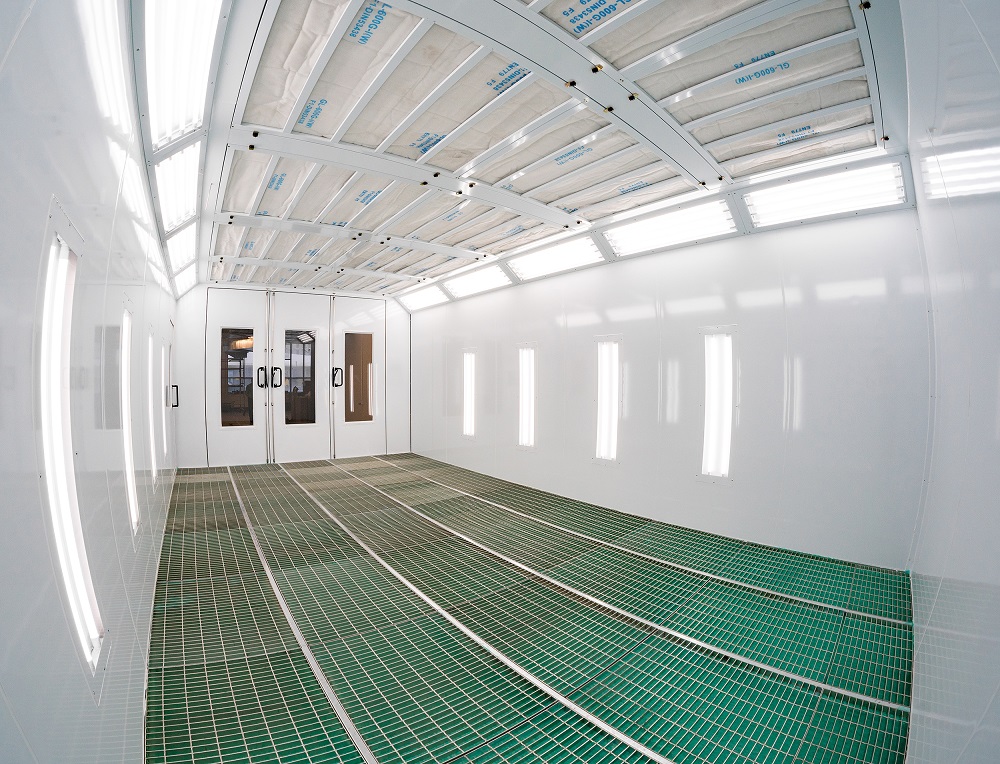

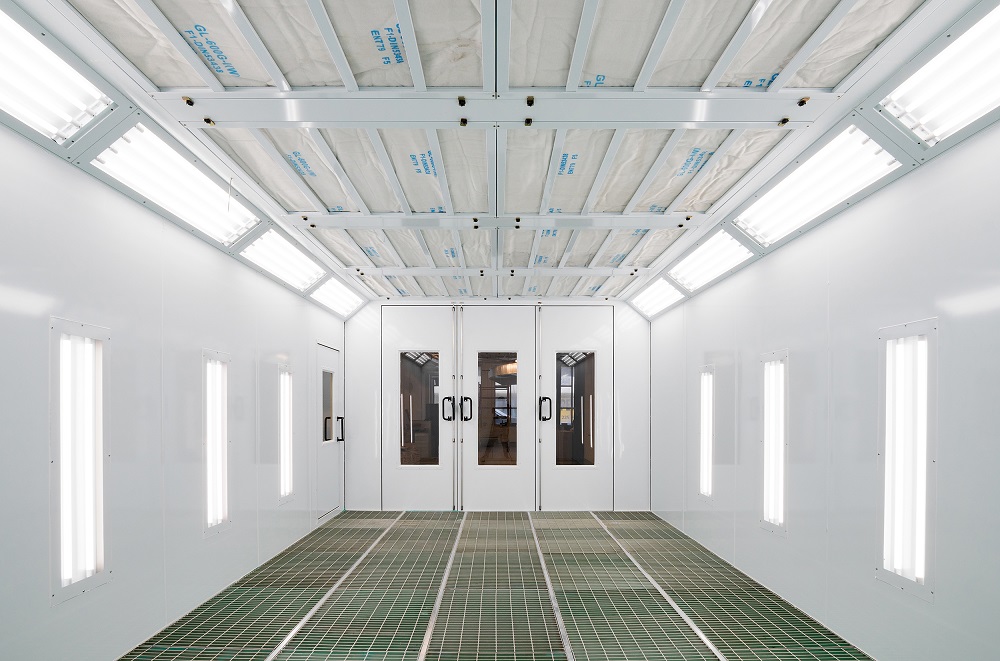

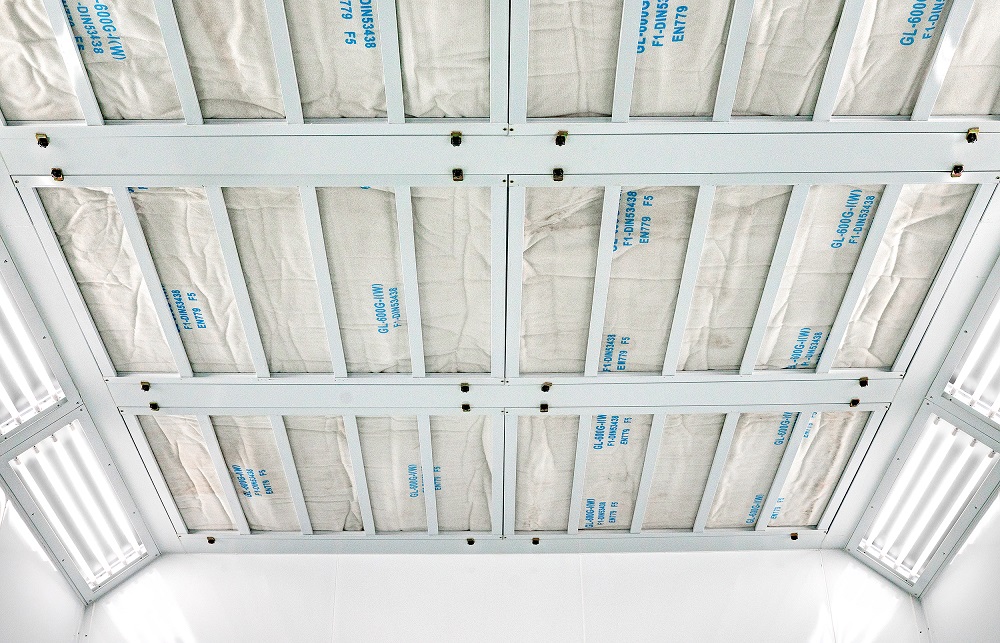

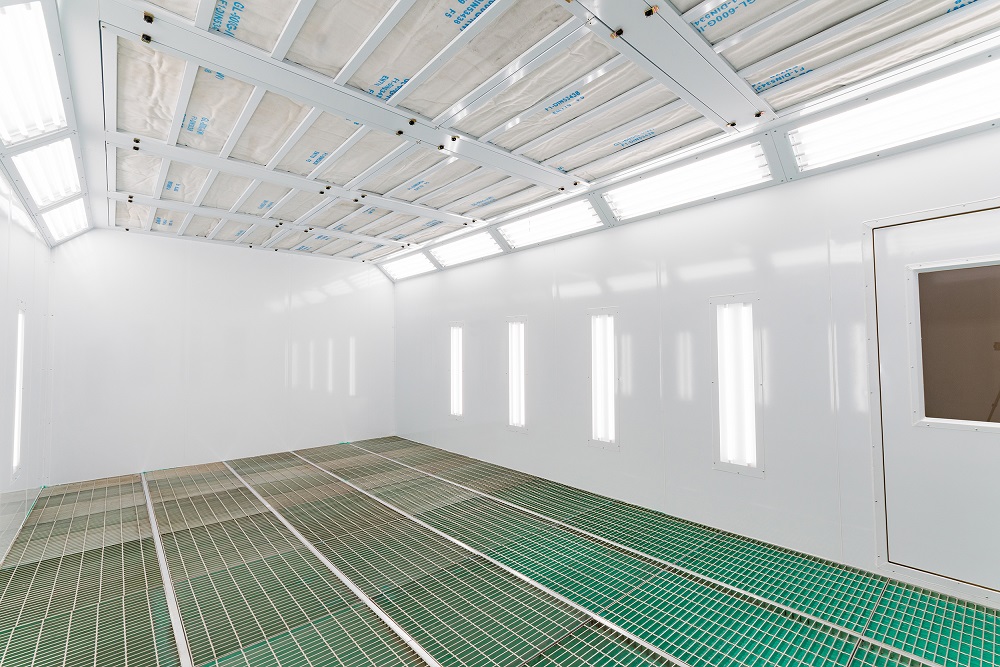

    Фильтры тонкой очистки, расположенные на потолке кабины (по всей ее длине).

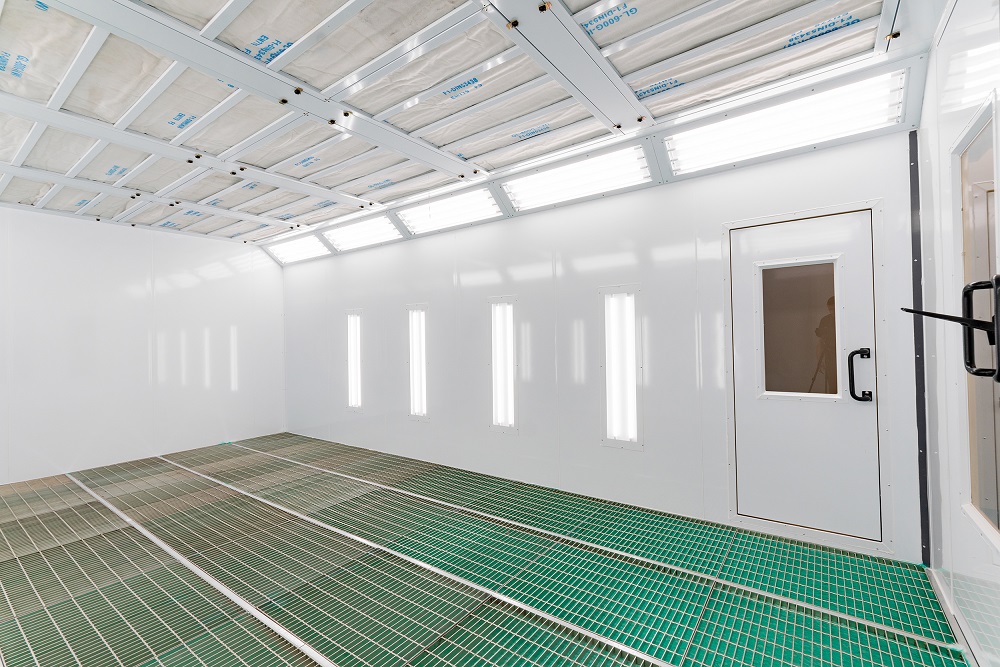

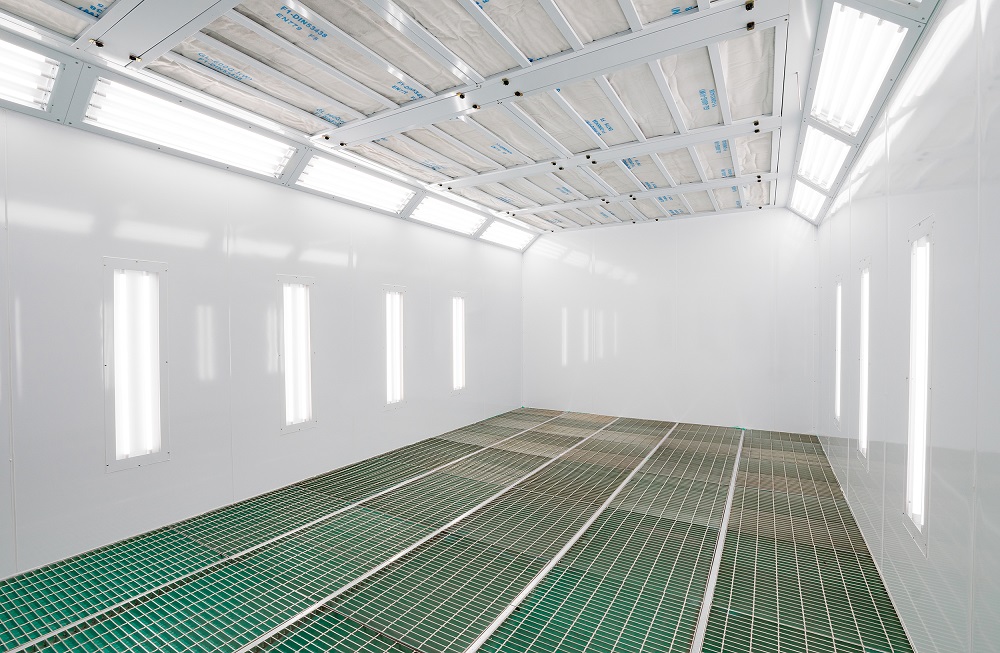

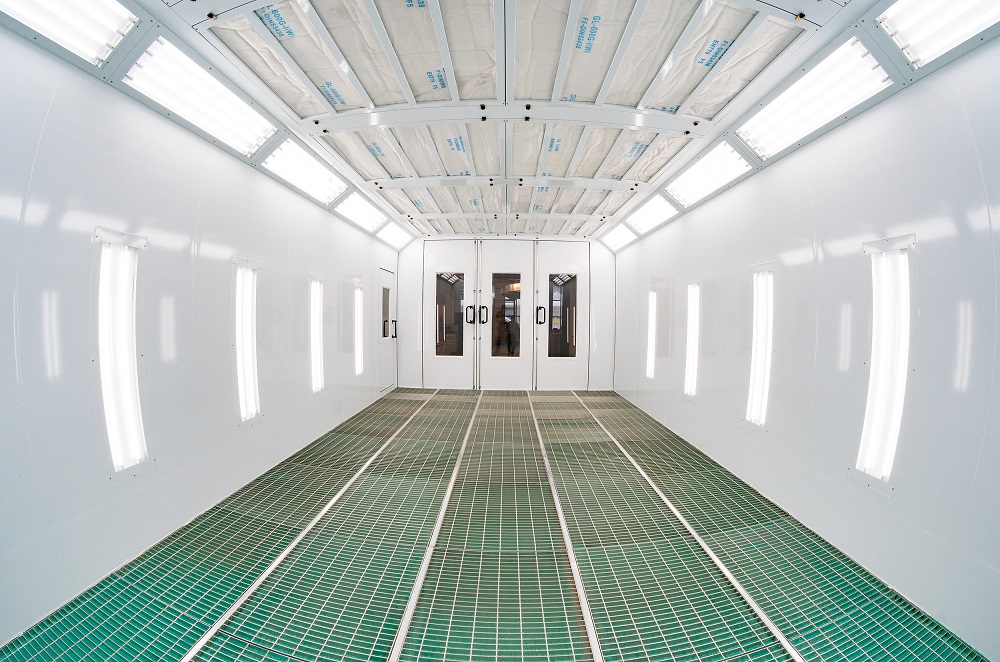

    Освещение светодиодное: верхнее наклонное  10 светильников (4 лампы в светильнике) и нижнее вертикальное 8 светильников (2 лампы в светильнике)

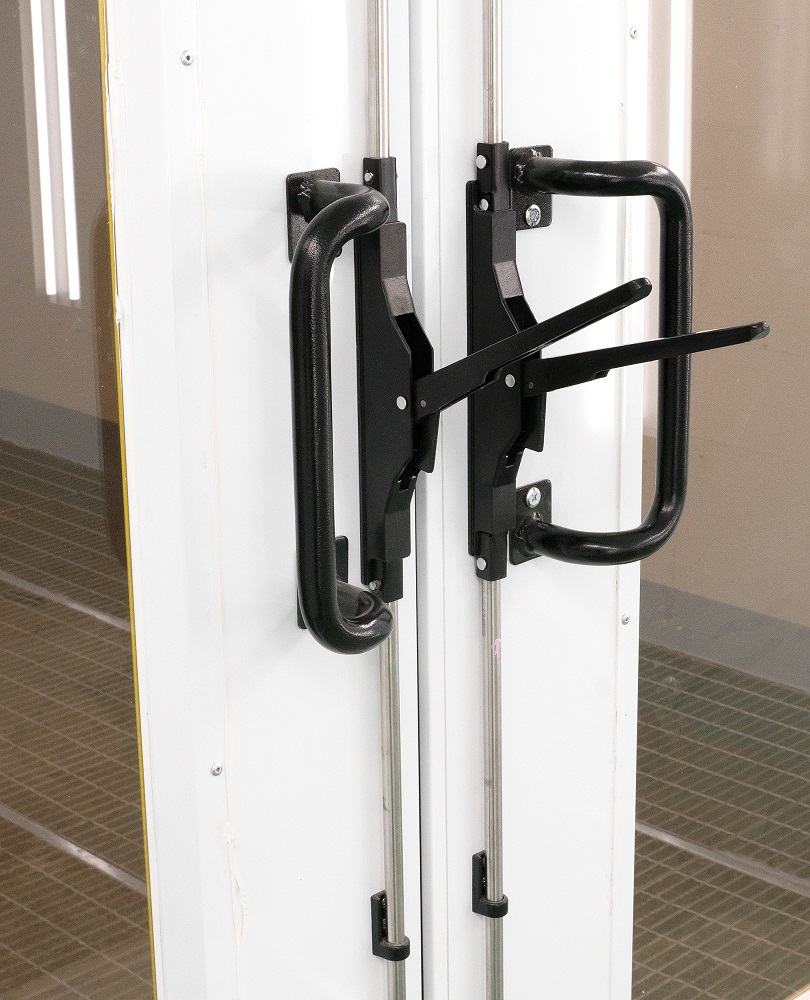

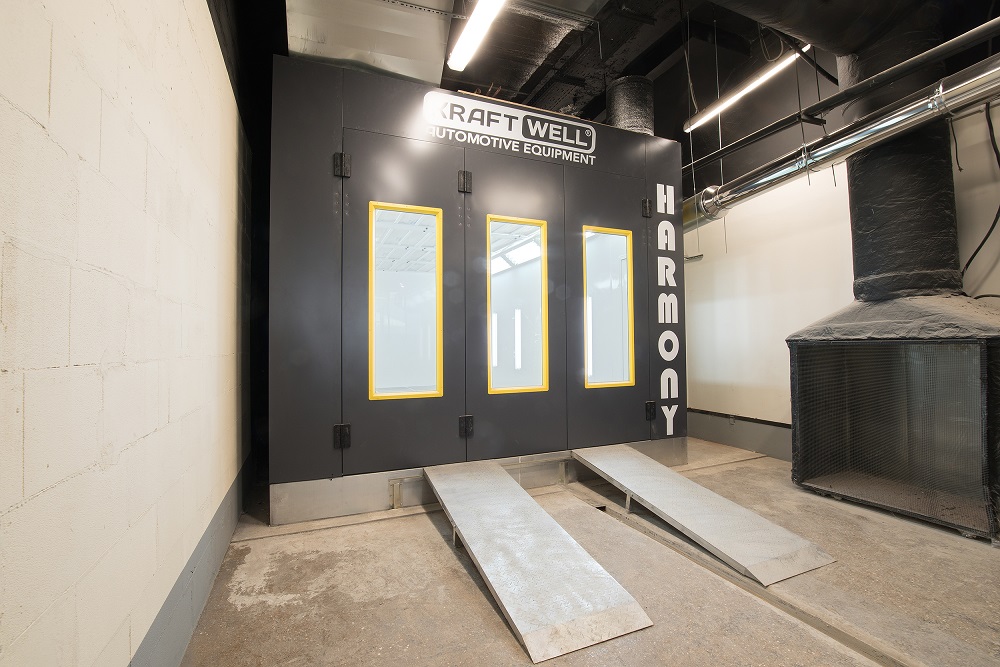

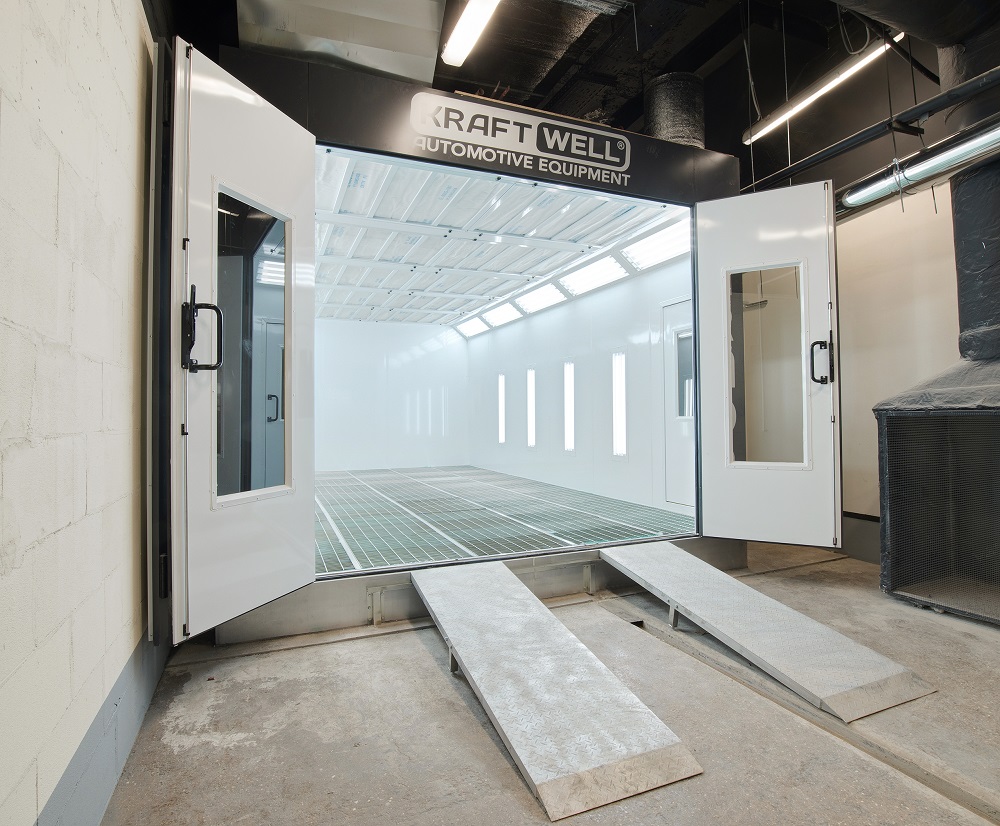

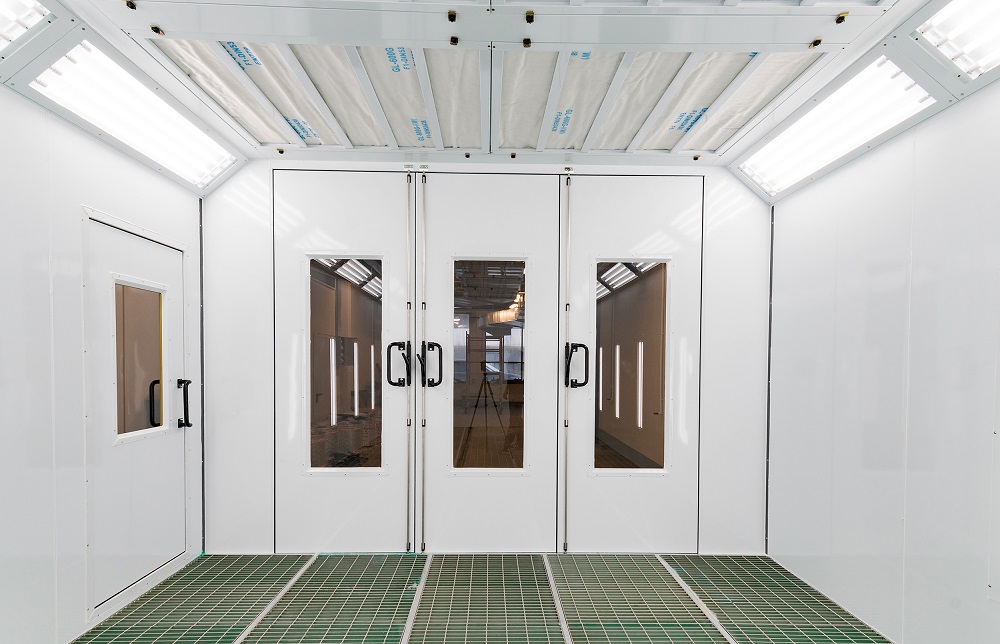

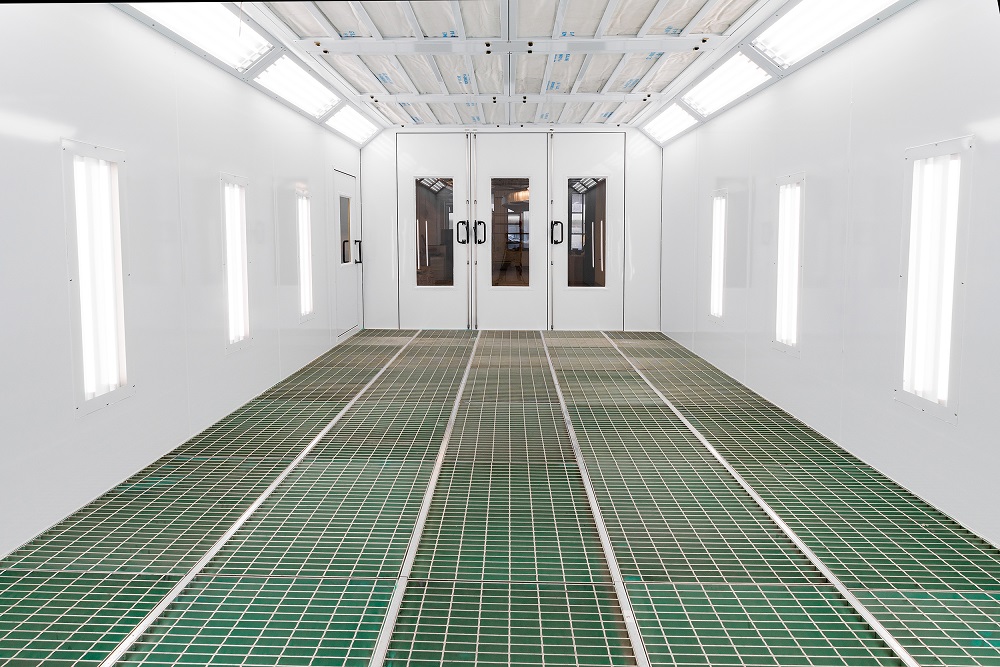

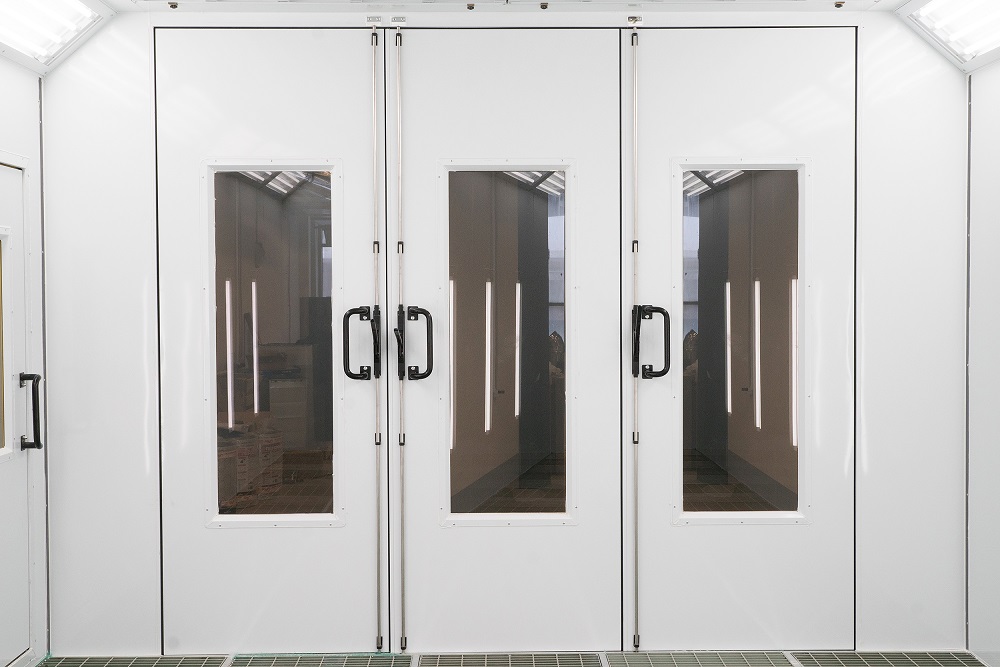

    Трехстворчатые въездные ворота с окнами и калиткой: ширина 3 м, высота 2,7 м.
    Сервисная дверь 2 м х 0,8 м с ручкой ""Антипаника""

Группа притока камеры включает в себя:

    Итальянская дизельная горелка Rielo G20
    Теплообменник из нержавеющей стали 202 кВт.
    Нагнетающий вентилятор турбинного типа с электродвигателем 7,5 кВт с прямым приводом
    Фильтры предварительной очистки воздуха.
    Рециркуляционная заслонка с пневматическим приводом
    Таймер сушки и счетчик рабочего времени.

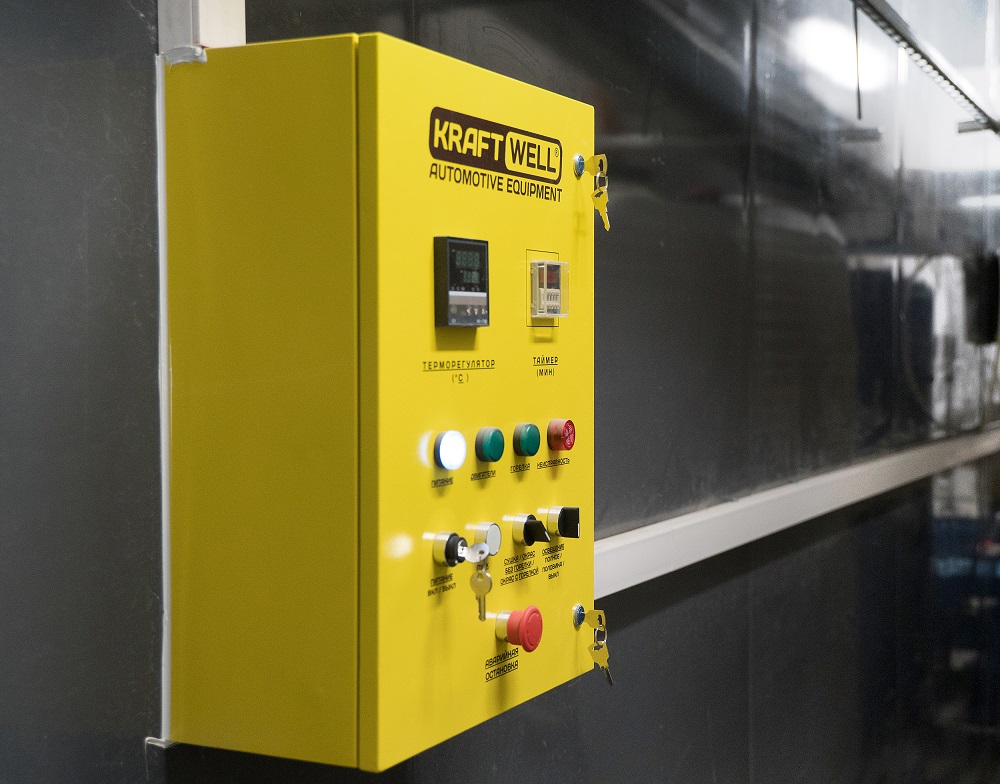

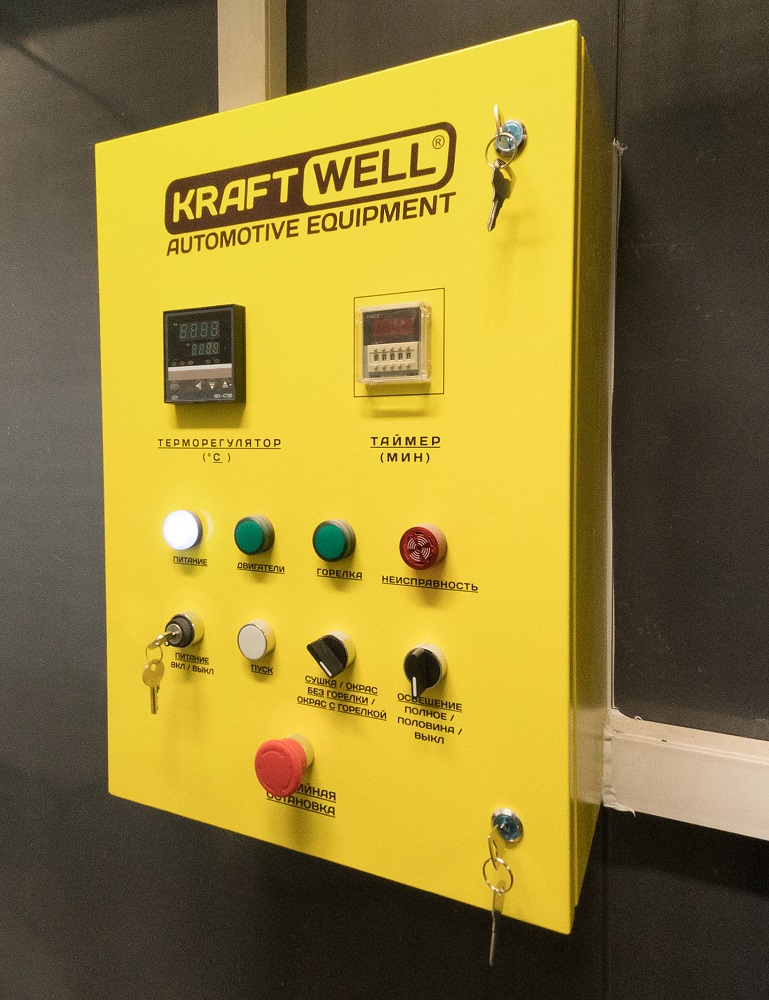

    Пульт управления собранный из европейских комплектующих с защитой от перегрузки и перепадов напряжения

Группа вытяжки камеры включает в себя:

    Вытяжной вентилятор турбинного типа с электродвигателем 5,5 кВт с прямым приводом
    Фильтры окончательной очистки воздуха (предотвращают образование налета краски на лопатках вентилятора и появлению вибрации).

Основание камеры:

    Установка на металлическое основание высотой 300 мм

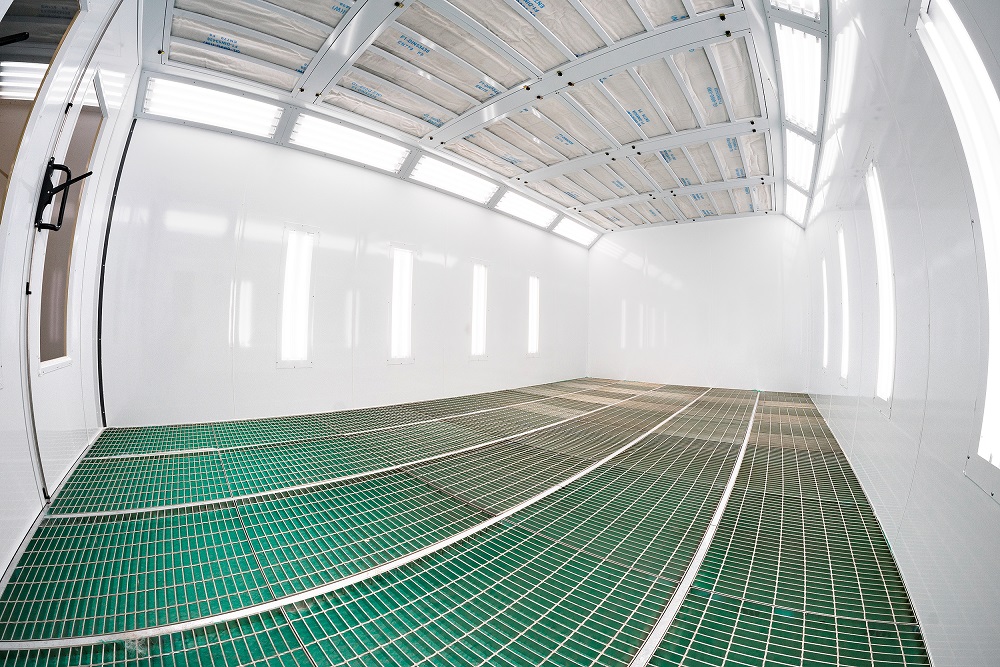

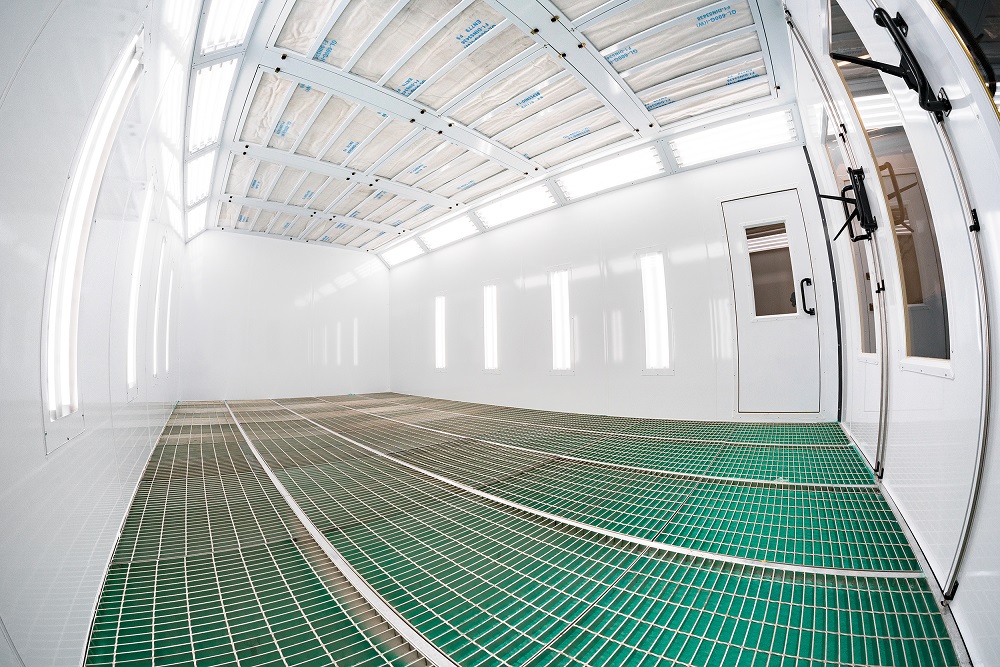

    5 полос решеток с нагрузкой 600 кг на пятно контакта 200х200 мм.
    Под всеми решетками установлен синтетический фильтр

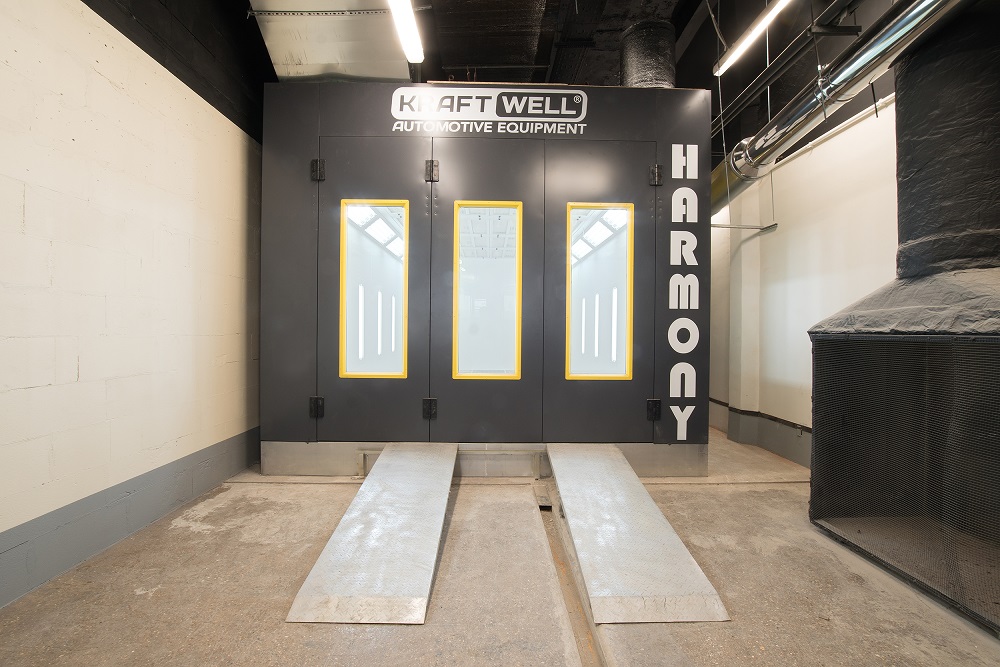

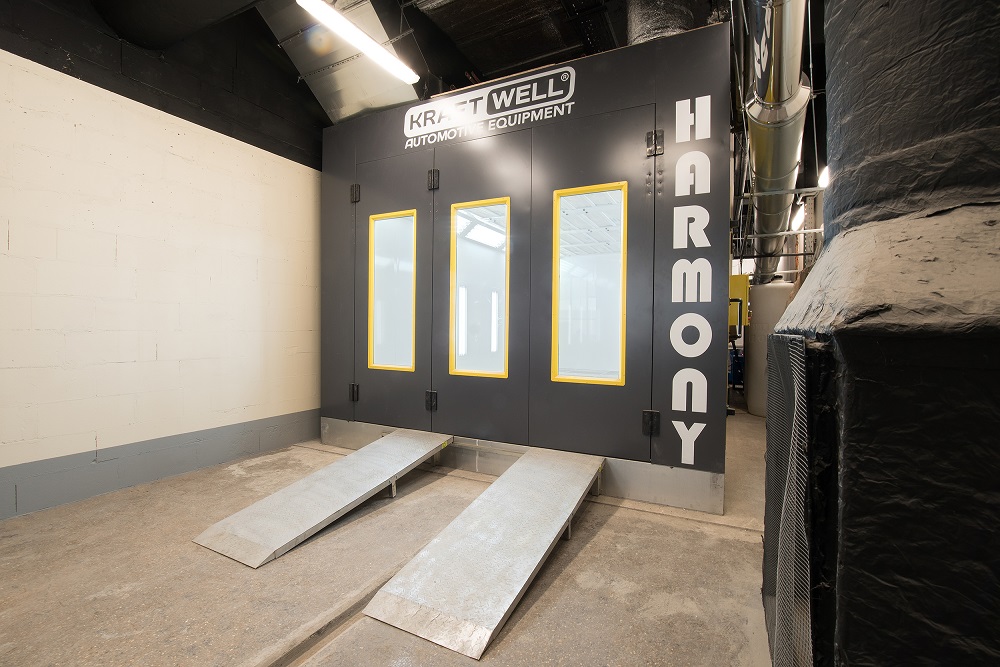

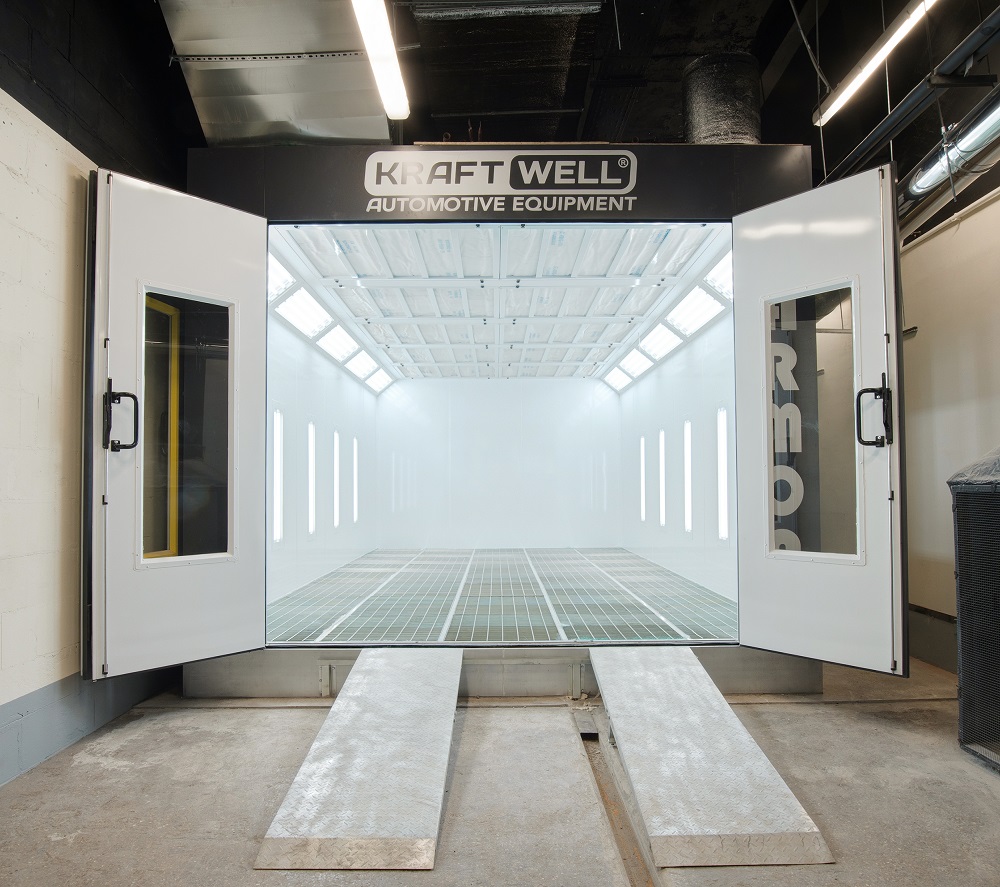

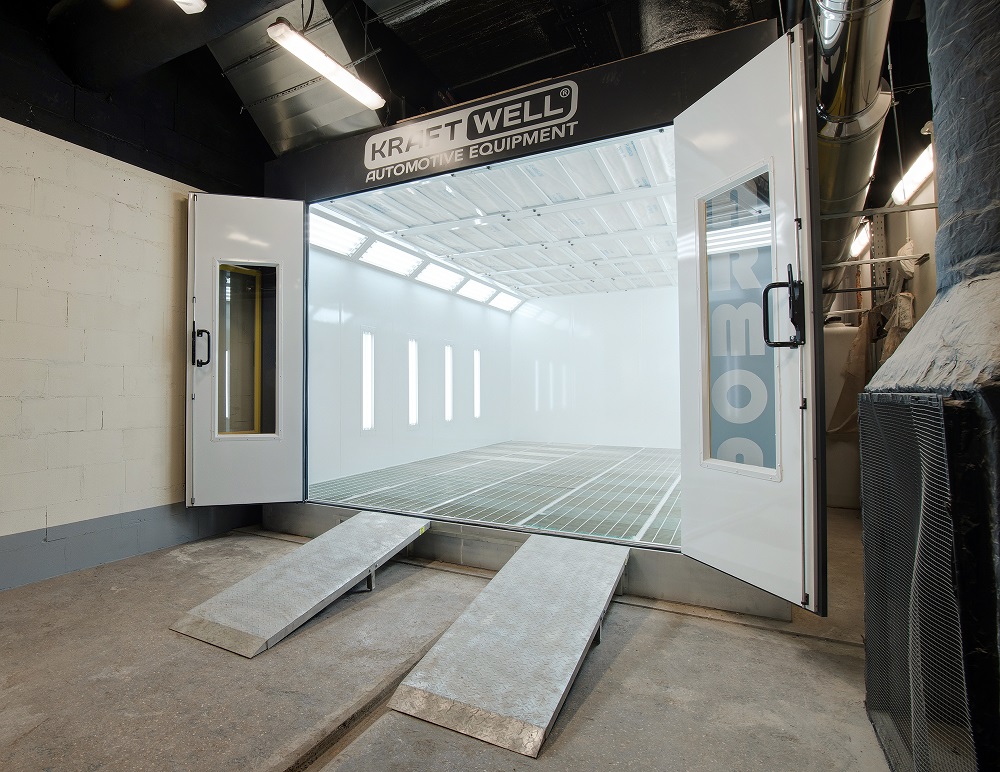

    2 шт заездные рампы длина 2 м.
    Горячая оцинковка

HARMONY — камера для цеха, где качество должно повторяться смену за сменой. Базовый класс — DAPHNE, максимальная комплектация с работой в морозы — APHRODITE. Локальные ремонты разгрузят ИК-сушки KRW-IR3A.
