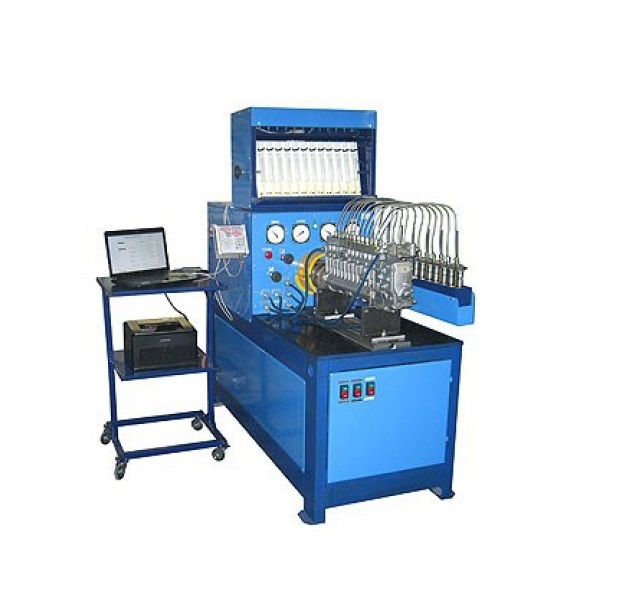

Стенд для испытания дизельной топливной аппаратуры СДМ-12-03-18 Full-Complect ЕВРО

Артикул: СДМ-12-03-18Full-Complect ЕВРО

(1)

Стенд Common Rail. Компьютерный. Универсальный. Для отечественных и импортных ТНВД с механическим и электронным управлением (ЕВРО 0 - ЕВРО 3) и проверки форсунок CR. Мощность дизеля - до 450 кВт / 600 л.с. Стенд common rail оснащен: Подкачка + Станция смазки + Пневмотестер +
Система термостабилизации + База данных + Комплект кронштейнов для
импортных ТНВД + 12 секций + Мощность 18 кВт + Стандартный комплект CR
на 6 каналов + Грузовой комплект CR + Электронная система управления +
Дизель-тестер для легковых и грузовых авто + Электропривод с
преобразователем частоты «Mitsubishi». Сделано в России.

3 435 000 руб. за 1

Нет в наличии

Заказать товар

Сравнить

Способы оплаты

Оплата Кредит

Подробнее о доставке

Основные характеристики

Производитель

БОНУС (РОССИЯ)

СДМ-12-03-18 Full Complect ЕВРО - уникальный компьютерный стенд, позволяющий диагностировать практически все виды дизельной топливной аппаратуры (импортного и отечественного производства):

ТНВД с механическим и электронным регулятором;
ТНВД и форсунок системы Common Rail;
насос-форсунок (при специальном дооснащении стенда).

   Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
   Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
   Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
   На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:

величина и равномерность подачи топлива секциями (производительность насосных секций);
частота вращения вала ТНВД в момент начала действия регулятора;
давление открытия нагнетательных клапанов;
угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
угол действительного впрыскивания топлива (при диагностировании);
характеристика МОВТ (муфта опережения впрыска топлива).

Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.

Стенд СДМ-12-03-18 Full-Complect ЕВРО имеет 12 секций, привод мощностью 18 кВт, оснащается:

электронной системой управления;
системой подачи топлива высокого и низкого давления;
системой термостабилизации;
встроенной станцией смазки;
встроенным имитатором системы наддува;
компьютерной системой управления стендами ТНВД с базой данных по форсункам Common Rail и топливным насосам - СДМ-КС
электронной системой управления Евро-3 (БНС);
комплектом кронштейнов для установки импортных ТНВД - М-105
дизель-тестером для ТНВД легковых и грузовых автомобилей
стандартным комплектом CR;
грузовым комплектом CR.

Грузовой комплект CR включает: Аккумулятор давления и полный комплект приспособлений для установки насосов и форсунок грузовых автомобилей на стенд; Адаптеры для грузовых форсунок MAN, IVECO, RENAULT.

Стандартный комплект CR включает: Common Rail Controller на 4 канала; Кабели для форсунок; Кабели управления насосом, клапаном давления, сенсором давления; Аккумулятор давления и полный комплект приспособлений для установки насосов и форсунок на стенд.

Основные технические данные и характеристики

1. Тип

Стационарный

2. Число одновременно испытываемых насосных

секций высокого давления ТНВД, шт.

3. Диапазон воспроизведения:

3.1. Частоты вращения приводного вала, мин -1

3.2. Отсчета числа оборотов, об.

3.3. Отсчета числа циклов

70…3000

1…9999

4. Предел допускаемого отклонения:

4.1.Частоты вращения приводного вала в интервале:

от 70 до 800 мин-1, мин-1

свыше 800 мин-1, %

4.2.Отсчета числа циклов.

+/-2

+/-0,25

+/-1

5. Диапазон измерения:

5.1.Частоты вращения приводного вала, мин-1

5.2.Объема топлива мерными емкостями, см3

n первого ряда

n второго ряда

0…9999

6…135

2…40

6. Топливный бак:

-объем, л

-давления топлива насоса стенда, МПа (кгс/см 2)

0…3

(0…30)

7. Маслостанция:

-объем бака, л

-давление масла (предел регулирования), МПа (кгс/см 2)

8,5

до 0,4 (4)

8. Источник постоянного тока

12/24V

9. Питание от сети переменного тока:

-напряжение, В

-частота, Гц

380

10. Установленная мощность, кВт:

-привода стенда

-насоса топлива стенда

-насоса маслостанции

1,1

0,25

11. Габаритные размеры, мм (ДхШхВ)

2000х850х1850

12. Масса, не более, кг

685

13. Срок службы, лет

14. Количество обслуживающего персонала

Комплект поставки

Наименование	Обозначение	Кол-во, шт.
Стенд для регулирования ТНВД дизельных двигателей	СДМ-12-03-18 Full - Complect ЕВРО	1
Стойка компьютерная	М-505.000.000	1
Пневмотестер	ПМ-101.000.000	1
Поддон	СДМ-8.1309.000	1
Болт крепления насосов КАМАЗ.	СДМ-8.К010	4
Моментоскоп	СДМ-8.К024.00	1
Кронштейн крепления насосов ЯЗМ-236; 238; 175;185; КАМАЗ.	СДМ-8.К030	2
Топливопровод манометра.	СДМ-8.К100	1
Кронштейн для 4ТН-8,5х10.	СДМ-8.К400	1
Устройство натяжное	СДМ-8.К500	1
Прихват кронштейна ЧТН.	СДМ-8.К600	2
Трубопровод насоса.	СДМ-8.К700	6
Кронштейн	СДМ-12-03.900.100	1
Насадка на распылитель 7	СДМ-12-03.900.110.000	4
Насадка на распылитель d9	СДМ-12-03.900.120.000	2
Трубка М14хМ14х160.	СДМ-12-03.900.130.000	2
Трубка М14хМ14х200	СДМ-12-03.900.140.000	4
Приводная муфта d17.	СДМ-12-03.900.200	1
Приводная муфта d20.	СДМ-12-03.900.300	1
Кронштейн АДН.	СДМ-12-03.900.400	1
Полумуфта	СДМ-12-03.900.500	1
Адаптер Renault.	СДМ-12.2404.100	2
Адаптер IVECO0 445120007	СДМ-12.2404.400	2
Адаптер Man 0445120030.	СДМ-12.2404.500	2
Адаптер Man 0445120044.	СДМ-12.2404.600	2
Переходник ЯЗТА, НЗТА, РААЗ	СДМ-8.К004	1
Переходник ЧЗТА, АЗТН, НЗТА, ЯЗТА	СДМ-8.К007	1
Палец крепления насосов КАМАЗ	СДМ-8.К009	8
Планка крепления форсунок ЯМЗ; АМЗ; ФШ-6; ФД-22; Д-37	СДМ-8.К012	6
Планка крепления форсунок КАМАЗ	СДМ-8.К013	6
Переходник форсунок ЯМЗ; КАМАЗ	СДМ-8.К014	12
Переходник насоса 136, 179	СДМ-8.К015	1
Шпилька крепления форсунок	СДМ-8.К016	6
Шпилька крепления насосов ЯМЗ	СДМ-8.К020	4
Гайка крепления насосов ЯМЗ	СДМ-8.К021	4
Болт станочный	СДМ-8.К022	3
Штуцер РВД подкачки	СДМ-8.К023	1
Аккумулятор давления топлива	СДМ-12-03.900.001	1
Штуцер 14х12	СДМ-12-03.900.002	1
Штуцер 14х14	СДМ-12-03.900.003	5
Заглушка	СДМ-12-03.900.004	5
Гайка накидная	СДМ-12-03.900.005	5
Адаптер клапана CP1	СДМ-12-03.900.006	1
Штуцер НД	СДМ-12-03.900.008	2
Планка для штуцеров НД	СДМ-12-03.900.009	1
Адаптер клапана CP-3	СДМ-12-03.900.010	1
Фланец	СДМ-12-03.900.018	1
Фланец	СДМ-12-03.900.019	1
Втулка датчика	СДМ-12-03.900.022	8
Планка крепления форсунок Renault, Man	СДМ-12-03.900.025	2
Планка крепления форсунок IVECO	СДМ-12-03.900.030	2
Болт полый М14х1,5	СДМ-12-03.900.031	1
Прокладка	СДМ-12-03.900.032	1
Заглушка М12х1,5	СДМ-12-03.900.033	1
Заглушка М14х1,5	ДМ-12-03.900.034	1
Проходник	СДМ-12-03.900.035	4
Кольцо	СДМ-12-03.900.036	4
Переходник М12х1,5-М14х1,5	СДМ-12-03.900.037	4
Штуцер	СДМ-12.2404.001	4
Гайка	СДМ-12.2404.002	2
Болт М10-6gx22.0115 ГОСТ 7796-70		1
Гайка М10-6H.0115 ГОСТ 5915-70		8
Гайка М14-6H.0115 ГОСТ 5915-70		3
Кольцо 008-012-25-1-2 ГОСТ 9833-73		2
Кольцо 026-030-25-1-2 ГОСТ 9833-73		4
Прокладка 8М 1 ГОСТ 23358-87		7
Прокладка 14М1 ГОСТ 23358-87		2
O-Ring клапана BOSCH F 00V D38 009		1
O-Ring клапана BOSCH F 00V D38 010		1
O-Ring клапана BOSCH F 00V D38 011		1
Адаптер отвода топлива форсунки BOSCH RP 4021		4
Виброопора		4
Датчик давления 0 281 002 930		1
Кольцо 1928300718 (BOSCH)		1
Кольцо 1928300719 (BOSCH)		1
Кольцо уплотнительное, резиновое, 008-018-50		12
М-105 Комплект приспособлений для ТНВД		1
Опорное кольцо (BOSCH) F 00V D38 009		1
Персональный компьютер		1
Принтер		1
Прямое быстроразъемное соединение, KQ2Н06-01AS SMC		8
РВД 1200 S20		1
Регулятор давления 0281 002 507		1
ТВД М14х600		14
Трубка ВД в оплетке М12хМ12 600 мм AAT010-FX		1
Универсальный дизель-тестер VE-PE типа		1
Электронный блок управления с комплектом кабелей (БНС)		1
Трубка Т0604W (SMC)
Паспорт	СДМ-12-03-18 Full - Complect ЕВРО ПС
Руководство по эксплуатации	СДМ-РЭ
Оснастка CR. Дополнительная комплектация по отдельному заказу
Адаптер CUMMINS	СДМ-12.2404.200
Адаптер CUMMINS удлиненная серия	СДМ-12.2404.300
Адаптер клапана НР-2	СДМ-12-03.900.011
Кольцо 008-010-14-1-2 ГОСТ 9833-73
Кольцо 017-020-19-1-2 ГОСТ 9833-73
Адаптер клапана НР-3/1	СДМ-12-03.900.012
Кольцо 010-013-19-1-2 ГОСТ 9833-73
Адаптер клапана НР-3/2	СДМ-12-03.900.013
Кольцо 019-022-19-1-2 ГОСТ 9833-73
Пробка адаптера	СДМ-12-03.900.014
Адаптер клапана MPV	СДМ-12-03.900.015
Кольцо 019-022-19-1-2 ГОСТ 9833-73
