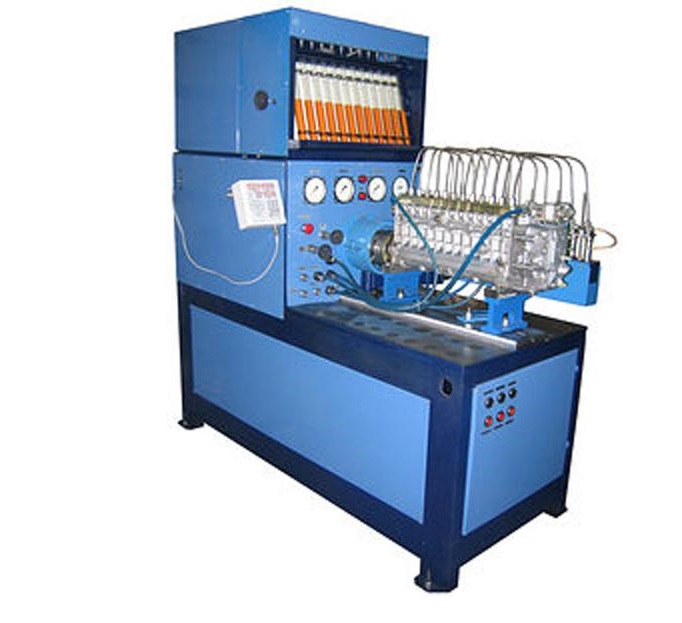

Стенд для испытания дизельной топливной аппаратуры СДМ-12-02-18АТ (с встроенными станциями подкачки, смазки, термостабилизация)

Артикул: СДМ-12-02-18АТ
(2)
Стенд ТНВД. Компьютерный. Для отечественных ТНВД с механическим управлением (ЕВРО 0 - ЕВРО 2). Стенд ТНВД оснащен: Подкачкой + Станция смазки + Пневмотестер + Автономная система термостабилизации (встроенный холодильник) + 12 секций + Мощность 18 кВт + Электронная система управления + Электропривод с преобразователем частоты «Mitsubishi». Сделано в России.
2 012 750 руб. за 1
Нет в наличии
Сравнить
Способы оплаты
Оплата Кредит
Подробнее о доставке
Основные характеристики
Производитель
БОНУС (РОССИЯ)

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
   Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
   Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
   На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:

  • величина и равномерность подачи топлива секциями (производительность насосных секций);
  • частота вращения вала ТНВД в момент начала действия регулятора;
  • давление открытия нагнетательных клапанов;
  • угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
  • угол действительного впрыскивания топлива (при диагностировании);
  • характеристика МОВТ (муфта опережения впрыска топлива).

   Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
   Стенды оснащены электронной системой управления.

   Стенды модификации AT оборудованы холодильной установкой и позволяют обеспечивать автономную термостабилизацию топлива.
Основные технические данные и характеристики

1.  Тип

Стационарный
2.   Число одновременно испытываемых насосных

   секций высокого давления  ТНВД, шт.



12

3. Диапазон воспроизведения:

3.1. Частоты вращения приводного вала, мин -1

3.2. Отсчета числа оборотов, об.

3.3. Отсчета числа циклов





70…3000

1…9999

1…9999

4.      Предел допускаемого отклонения:

4.1.Частоты вращения приводного вала в  интервале:

         от 70 до 800 мин-1, мин-1

         свыше 800 мин-1, %

4.2.Отсчета числа циклов.





+/-2

+/-0,25

+/-1

5.      Диапазон измерения:

5.1.Частоты вращения приводного вала, мин-1

5.2.Объема топлива мерными емкостями, см3

n первого ряда

n второго ряда



0…9999

6…135

2…40

6. Топливный бак:

                  -объем, л

                  -давления топлива насоса стенда, МПа     (кгс/см 2)



50

0…3

(0…30)

7. Маслостанция:

                  -объем бака, л

                  -давление масла (предел регулирования),    МПа (кгс/см 2)





8,5

до 0,4 (4)

8.  Питание от сети переменного тока:

             -напряжение, В

-частота, Гц





380

50

9.  Установленная мощность, кВт:

                  -привода стенда

                  -насоса топлива стенда

                  -насоса маслостанции



18

1,1

0,25

10. Габаритные размеры, мм   (ДхШхВ)                                                          1900х900х1800
11. Масса, не более, кг



580
12. Срок службы, лет



7
13. Количество обслуживающего персонала



1

Комплект поставки

Наименование Обозначение Кол-во, шт.
Стенд для регулирования

ТНВД дизельных двигателей



СДМ-8-02-18



1

Пневмотестер ПМ-101.000.000 1
Поддон СДМ-8.1309.000 2
Болт крепления

насосов КАМАЗ.

СДМ-8.К010 4
Моментоскоп СДМ-8.К024.00 1
Кронштейн крепления насосов

ЯЗМ-236; 238; 175;185; КАМАЗ.

СДМ-8.К030 2
Топливопровод манометра. СДМ-8.К100 1
Кронштейн для

4ТН-8,5х10.

СДМ-8.К400 1
Устройство натяжное СДМ-8.К500 1
Прихват кронштейна ЧТН. СДМ-8.К600 2
Трубопровод насоса. СДМ-8.К700 6
Переходник ЯЗТА, НЗТА, РААЗ СДМ-8.К004 1
Переходник ЧЗТА,

АЗТН, НЗТА, ЯЗТА

СДМ-8.К007 1
Палец крепления

насосов КАМАЗ

СДМ-8.К009 8
Планка крепления

форсунок ЯМЗ; АМЗ;

ФШ-6; ФД-22; Д-37

СДМ-8.К012 6
Планка крепления

форсунок КАМАЗ

СДМ-8.К013 6
Переходник форсунок

ЯМЗ; КАМАЗ

СДМ-8.К014 12
Шпилька крепления

форсунок

СДМ-8.К016 6
Шпилька крепления

насосов ЯМЗ

СДМ-8.К020 4
Гайка крепления

насосов ЯМЗ

СДМ-8.К021 4
Болт станочный СДМ-8.К022 3
Штуцер РВД подкачки СДМ-8.К023 1
Гайка М10-6H.0115 ГОСТ 5915-70

  6
Гайка М14-6H.0115 ГОСТ 5915-70   3
Виброопора

  4
Кольцо уплотнительное,

резиновое, 008-018-50

  12
РВД 1200 S20   1
ТВД М14х600   12
Паспорт СДМ-12-02-18 ПС
Руководство по эксплуатации СДМ-РЭ
Производство
Россия
