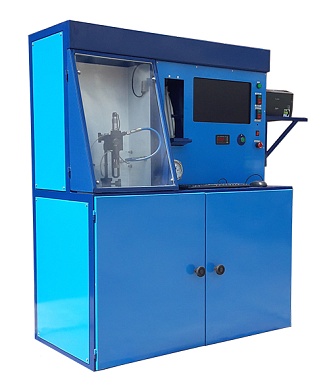

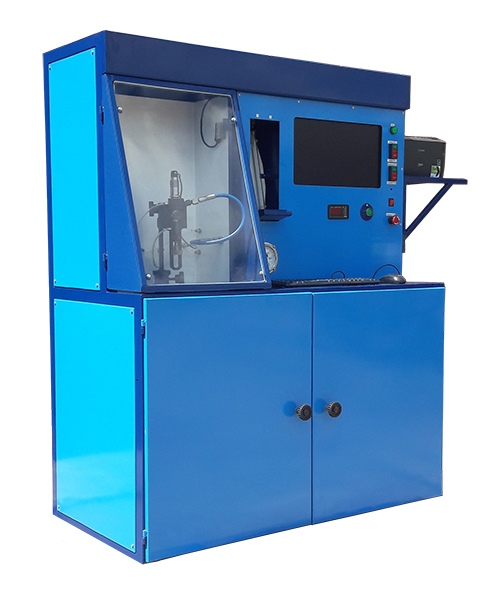

М-108Э Диагностический стенд для форсунок Common Rail

Стенд М-108Э предназначен для диагностики форсунок Common Rail производства Bosch, Delphi, Denso, Siemens (в том числе пьезо) и форсунок А-04 с возможностью кодировки форсунок фирмы Bosch. Стенд оснащен двумя типами измерительных систем - мензурочной и безмензурочной, базой с тест-планами для электромагнитных форсунок фирмы Bosch, Denso, Delphi и пьезоэлектрических Piezo Bosch с возможностью обновления и самостоятельного пополнения.

   Стенд предназначен для работы в помещениях при температуре от 10°С до 35°С, относительной влажности 65% при температуре 20°С, атмосферном давлении от 650 мм рт. ст. до 800 мм рт. ст. Климатеческое исполнение УХЛ 4 ГОСТ 15150-69.


На стенде можно проверить следующие параметры:
- минимальную длительность импульса срабатывания форсунки (BIP - сигнал);
- минимальное давление срабатывания форсунки;
- производительность форсунки в различных режимах.

   Управление поддерживанием давления в системе подачи топлива к форсунке, длительностью импульса открытия форсунки, электроклапанами подачи топлива в мерные ёмкости стенда, осуществляется при помощи компьютера, на котором отображается информация при проведении тестов.

   Стенд М-108Э состоит из корпуса, системы топливоподачи, системы термостабилизации топлива, электрооборудования и мерного блока. Питание электрооборудования стенда осуществляется от трёхфазной сети переменного тока 380 В, 50 Гц.

   Важно! Функция кодировки форсунок Denso и Delphi поставляется по отдельному заказу!



Основные технических характеристики:

Тип    Cтационарный
Число одновременно испытываемых форсунок, шт    1
Диапазон воспроизведения:
давление, МПа (кгс/см2)    0...160 (0...1600)
длительность импульса открытия форсунки, мкс    160-5000
температура топлива, °C    10-80
частота включения форсунки, Гц    16
отсчет числа циклов    1...9999
частота вращения стендового насоса, об/мин    50-1000
Предел допускаемого отклонения:
температура топлива, °C    ±3
отсчета числа циклов    ±1
Диапазон измерения потока жидкости по каждому каналу, cv3/мин (безмензурочный блок)    0,5-400,0
Объем топлива мерных емкостей:
первого ряда, мл    6...135
второго ряда    2...40
Емкость для топлива, л, не менее    22
Тонкость фильтрации топлива, мкм    2
Питание от сети переменного тока:
напряжение, В    380
частота, Гц    50
Питание системы стабилизации топлива    магистраль холодной воды с давлением 2-6 кгс/см2
Установленная мощность, кВт    5,5
в том числе:
электродвигателя насоса высокого давления    4,0
электродвигателя подкачки    0,25
ТЭН    1,2
Габаритные размеры, мм, не более    1050х665х1690
Масса (без топлива), кг, не более    265
Количество обслуживающего персонала, чел    1
Срок службы, лет    5




Комплект поставки:

Стенд для диагностики форсунок Common Rail    М-108Э    1
Трубопровод высокого давления в защитной оплетке М12х1,5хМ14х1,5         1    L = 600 мм
установлен
Трубопровод высокого давления в защитной оплетке М14х1,5хМ14х1,5         1    L = 600 мм
Трубопровод высокого давления гибкий М14х1,5 (Ду Ø4 мм)         1    L = 600 мм
Адаптер для форсунки IVECO 0445120007    СДМ-12-03.900.029-01    1
Кольцо резиновое (МБС) 021-025-25 ГОСТ 9833-73         1
Штуцер подачи D=6 мм    СДМ-12-03.900.026    1
Фитинг прямой 6512 6-1/8         1
Кабель-переходник для форсунок BOSCH         1
Кабель-переходник для грузовых форсунок         1
Кабель-переходник для форсунок Delphi         1
Кабель-переходник для форсунок Denso         1
Адаптер отвода топлива форсунки BOSCH         1
Виброопора    LMA-120 или аналог    4
Вставка    CR-14.00.10    1
Вставка    CR-14.00.10-01    1
Документация
Паспорт    М-108Э ПС    1
Инструкция по эксплуатации    М-108Э ТО    1
Безмензурочный блок Поток FM. Руководство по эксплуатации         1
Блок управления Поток CR-1. Руководство по эксплуатации         1


Поставляются по отдельному заказу:

Адаптер для форсунки Renault Premium 0445120004    СДМ-12-03.900.024-01    1
Адаптер для форсунки MAN 0445120044    СДМ-12-03.900.027-01    1
Адаптер для форсунки MAN 0445120030    СДМ-12-03.900.028-01    1
Штуцер подачи D=6 мм    СДМ-12-03.900.026-01    1
Клапан подбора обратки пьезофорсунки BOSCH         1
