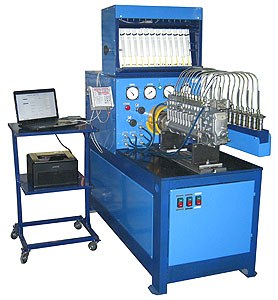

Стенд для испытания дизельной топливной аппаратуры СДМ-12-03-22 (с функцией регулировки насосов ЕВРО-3)

Артикул: СДМ-12-03-22

(4)

1 850 000 руб. за 1

В наличии мало

Нашли дешевле?

Сравнить

Отложить

Способы оплаты

Оплата Кредит

Подробнее о доставке

Основные характеристики

Производитель

БОНУС (РОССИЯ)

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
   Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
   Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
   На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:

величина и равномерность подачи топлива секциями (производительность насосных секций);
частота вращения вала ТНВД в момент начала действия регулятора;
давление открытия нагнетательных клапанов;
угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
угол действительного впрыскивания топлива (при диагностировании);
характеристика МОВТ (муфта опережения впрыска топлива).

   Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
   Стенды оснащены электронной системой управления.

   Стенды СДМ-12-03 оснащаются компьютерной системой управления стендами ТНВД с базой данных СДМ-КС и электронной системой управления Евро-3 (БНС) и позволяют производить испытания и регулировку ТНВД с электронной системой управления с нормами Евро-3.

Основные технические данные и характеристики

1. Тип

Стационарный

2. Число одновременно испытываемых насосных

секций высокого давления ТНВД, шт.

3. Диапазон воспроизведения:

3.1. Частоты вращения приводного вала, мин -1

3.2. Отсчета числа оборотов, об.

3.3. Отсчета числа циклов

70…3000

1…9999

4. Предел допускаемого отклонения:

4.1.Частоты вращения приводного вала в интервале:

от 70 до 800 мин-1, мин-1

свыше 800 мин-1, %

4.2.Отсчета числа циклов.

+/-2

+/-0,25

+/-1

5. Диапазон измерения:

5.1.Частоты вращения приводного вала, мин-1

5.2.Объема топлива мерными емкостями, см3

n первого ряда

n второго ряда

0…9999

6…135

2…40

6. Топливный бак:

-объем, л

-давления топлива насоса стенда, МПа (кгс/см 2)

0…3

(0…30)

7. Маслостанция:

-объем бака, л

-давление масла (предел регулирования), МПа (кгс/см 2)

8,5

до 0,4 (4)

8. Питание от сети переменного тока:

-напряжение, В

-частота, Гц

380

9. Установленная мощность, кВт:

-привода стенда

-насоса топлива стенда

-насоса маслостанции

1,1

0,25

10. Габаритные размеры, мм (ДхШхВ)

1900х800х1800

11. Масса, не более, кг

690

12. Срок службы, лет

13. Количество обслуживающего персонала

Комплект поставки

Наименование	Обозначение	Кол-во, шт.
Стенд для регулирования ТНВД дизельных двигателей	СДМ-12-03-22	1
Стойка компьютерная	М-505.000.000	1
Пневмотестер	ПМ-101.000.000	1
Поддон	СДМ-8.1309.000	2
Болт крепления насосов КАМАЗ.	СДМ-8.К010	4
Моментоскоп	СДМ-8.К024.00	1
Кронштейн крепления насосов ЯЗМ-236; 238; 175;185; КАМАЗ.	СДМ-8.К030	2
Топливопровод манометра.	СДМ-8.К100	1
Кронштейн для 4ТН-8,5х10.	СДМ-8.К400	1
Устройство натяжное	СДМ-8.К500	1
Прихват кронштейна ЧТН.	СДМ-8.К600	2
Трубопровод насоса.	СДМ-8.К700	7
Переходник ЯЗТА, НЗТА, РААЗ	СДМ-8.К004	1
Переходник ЧЗТА, АЗТН, НЗТА, ЯЗТА	СДМ-8.К007	1
Палец крепления насосов КАМАЗ	СДМ-8.К009	8
Планка крепления форсунок ЯМЗ; АМЗ; ФШ-6; ФД-22; Д-37	СДМ-8.К012	6
Планка крепления форсунок КАМАЗ	СДМ-8.К013	6
Переходник форсунок ЯМЗ; КАМАЗ	СДМ-8.К014	12
Переходник насоса 136, 179	СДМ-8.К015	1
Шпилька крепления форсунок	СДМ-8.К016	6
Шпилька крепления насосов ЯМЗ	СДМ-8.К020	4
Гайка крепления насосов ЯМЗ	СДМ-8.К021	4
Болт станочный	СДМ-8.К022	3
Штуцер РВД подкачки	СДМ-8.К023	1
Гайка М10-6H.0115 ГОСТ 5915-70		6
Гайка М14-6H.0115 ГОСТ 5915-70		3
Виброопора		4
Кольцо уплотнительное, резиновое, 008-018-50		12
Персональный компьютер		1
Принтер		1
РВД 1200 S20		1
ТВД М14х600		8
Электронный блок управления с комплектом кабелей		1
Паспорт	СДМ-12-03-22 ПС
Руководство по эксплуатации	СДМ-РЭ
